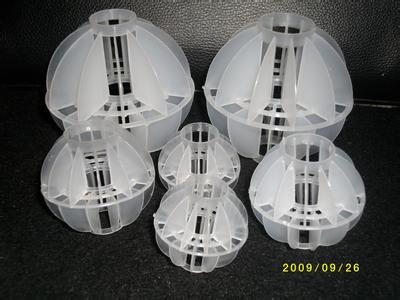

多面空心球填料是我們經(jīng)常用到的凈水填料之一，很多化工企業(yè)都選擇多面空心球填料來作為凈水填料，今天我們就來講解下多面空心球填料的生產(chǎn)方法及性能特征。聚丙烯（PP）多面空心球填料系采用齊格勒-納塔催化劑使丙烯催化聚合而得，它是分子鏈節(jié)排列得很規(guī)整的結(jié)晶形等規(guī)聚合物。聚合工藝生產(chǎn)方法有：溶劑聚合法（淤漿法）、液相本體聚合法、氣體本體聚合法和溶液聚合法4種。但主要是溶劑法（淤漿法）聚合為主，其等規(guī)度在95%以上，分子量約8~15萬。
多面空心球性能
物理性能聚丙烯為無毒、無臭、無味的乳白色高結(jié)晶的聚合物，密度只有0.90~0.91克/立方厘米，是目前所有塑料中很輕的品種之一。聚丙烯多面空心球，在水中24h的吸水率僅為0.01%，分子量約8~15萬。成型性好，但因收縮率大（為1%~2.5%），厚壁制品易凹陷，對一些尺寸精度較高零件，還難于達(dá)到要求。制品表面光澤好，易于著色。
力學(xué)性能聚丙烯的結(jié)晶性高，結(jié)構(gòu)規(guī)整，因而具有優(yōu)良的力學(xué)性能，其屈服、拉伸、壓縮強(qiáng)度和硬度、彈性等都比HDPE高，但在室溫及低溫下，由于本身的分子結(jié)構(gòu)規(guī)整度高，所以沖力強(qiáng)度較差，分子量增大時，沖擊強(qiáng)度也隨之增大，但成型加工性能變差。聚丙烯多面空心球有突出的抗彎曲疲勞強(qiáng)度，如用PP注塑—體活動鉸鏈，能承受七千萬次開閉的折迭彎曲而無損壞痕跡，它的耐摩擦性能也較好，干摩擦系數(shù)與尼龍相似，但在油潤滑時，其摩擦性能顯然不如尼龍，PP只能用來制作PV值較低的以及不受沖擊載荷的齒輪和軸承。在表面效應(yīng)方面，如在其制品表面壓花、雕刻等，則比任何其它熱塑性塑料都容易。
多面空心球熱性能聚丙烯具有良好的耐熱性。它熔點(diǎn)為164~170℃，制品能在100℃以上的溫度進(jìn)行消毒滅菌。在不受外力作用時，150℃也不變形，在90℃的抗應(yīng)力松弛性能良好，它的脆化溫度為-35℃，在低于-35℃的溫度下會發(fā)生脆裂，耐寒性不如聚乙烯，若用石棉纖維和玻璃纖維增強(qiáng)后，有較高的熱變形溫度、尺寸穩(wěn)定性、低溫沖擊性能。
多面空心球化學(xué)穩(wěn)定性聚丙烯多面空心球的化學(xué)穩(wěn)定性很好，對其他各種化學(xué)試劑都比較穩(wěn)定，但是低分子量的脂肪烴、芳香烴和氯化烴等能使聚丙烯軟化和溶脹同時它的化學(xué)穩(wěn)定性隨結(jié)晶度的增加還有所提高。所以，它適合于作各種化工管道和配件，防腐效果良好。
電性能聚丙烯的高頻絕緣性能良好，由于它幾乎不吸水，放絕緣性能不受濕度的影響。它有較高的介電系數(shù)，且隨溫度的上升，可以用來制作受熱的電氣絕緣制品，它的擊穿電壓也很高，適合用作電氣配件等。抗電壓、耐電弧性好，但靜電度高，與銅接觸易老化。
